產品介紹

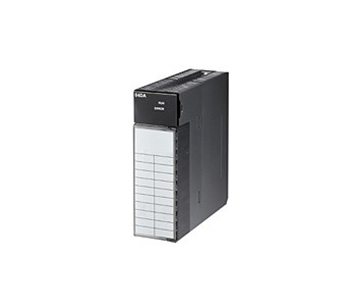

臺達AH系列擴展模塊

提供數字模塊(輸出/輸入/混合), 模擬模塊(輸出/輸入/混合), 溫度測量模塊, 網絡模塊, 遠程I/O通訊模塊, 運動控制模塊。

? AH500的運動控制功能，可實現任意三軸直線插補、任意兩軸圓弧插補、及任意三軸螺旋插補與連續插補功能，透過臺達DMCNET高速通訊網絡架構，更可達到1ms的指令周期內12軸同動或4組3軸同動插補功能。無論是復雜的過程控制或是精密的運動控制需求，都能透過AH500來實現，有效應用于各種產業機臺，如建材機，經編機，食品包裝機等等。

立即咨詢

產品特色

提供數字模塊(輸出/輸入/混合), 模擬模塊(輸出/輸入/混合), 溫度測量模塊, 網絡模塊, 遠程I/O通訊模塊, 運動控制模塊

應用領域

產業機械應用

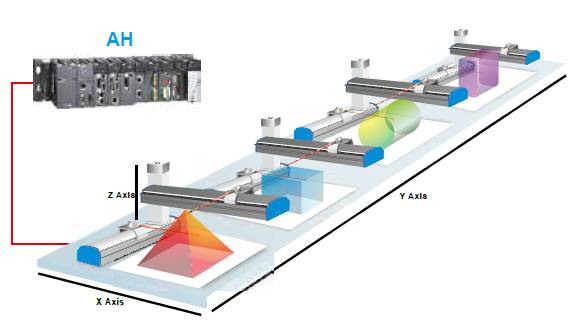

AH500的運動控制功能，可實現任意三軸直線插補、任意兩軸圓弧插補、及任意三軸螺旋插補與連續插補功能，透過臺達DMCNET高速通訊網絡架構，更可達到1ms的指令周期內12軸同動或4組3軸同動插補功能。無論是復雜的過程控制或是精密的運動控制需求，都能透過AH500來實現，有效應用于各種產業機臺，如建材機，經編機，食品包裝機等等。

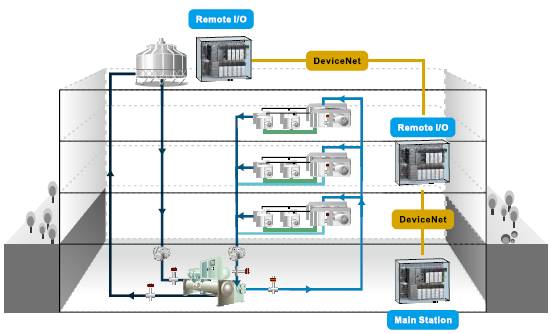

AH500是為了各種高階自動化系統應用而設計的模塊化控制器，多樣化的模塊選擇及優異的系統架構擴展性，為各種系統應用行業提供解決方案；例如針對建筑空調(HVAC)以及造紙行業的遠程I/O需求，AH500主站可作為中央控制系統，將AH500的遠程I/O分散建置在HVAC系統中不同的樓層位置，或是造紙行業中不同的制程階段，提供樓宇自動化或是工廠自動化的完整解決方案。

系統應用

技術規格

數字模塊(輸出/輸入/混合) : 支持16點, 32點, 64點

模擬模塊(輸出/輸入/混合) : 支持16位4通道, 6通道, 8通道輸入/輸出

溫度測量模塊: 轉換速度150ms/通道, 精度+/-0.6%(Full Scale), 分辨率0.1°C / 0.1°F (24-bit), RTD inputs: PT100, PT1000, Ni100, Ni1000, or 0~300Ω, thermocouple inputs: J, K, R, S, T, E, N

網絡模塊: 支持EtherNet/IP, DeviceNet, PROFIBUS-DP, CANopen及串行通訊模塊

遠程I/O通訊模塊: 支持DeviceNet, PROFIBUS-DP及EtherNet/IP
